System przesuwny SLID’UP 170 do drzwi przejściowych z jednym skrzydłem do 120 kG

222,00 303,00  brutto

  • Grubość drzwi: od 22 do 45 mm, ciężar do 120 kG;
  • Montaż do ściany lub do sufitu

Dostępny - sprawdź termin dostawy
Darmowa dostawa - ten produkt ma darmową dostawę
Zwroty - 14 dni na odstąpienie od umowy

- +
Zapytaj o produkt Udostępnij

    SKU: Brak danych Kategoria:

    System przesuwny do drzwi przejściowych, w zestawie prowadnica i okucia na jedno skrzydło do 120 kG.

    Łatwy montaż i niezawodność

    Potrzebujesz niezawodnego i łatwego w montażu systemu przesuwnego do drzwi przejściowych? Dodatkowo dość ciężkich drzwi? Jeśli tak, to system przesuwny do drzwi SLID’UP 170 idealnie wpisuje się w Twoje oczekiwania. Za pomocą tego zestawu zamontujesz samodzielnie pojedyncze, a nawet podwójne drzwi o maksymalnym ciężarze jednego skrzydła do 120 kG i grubości do 45 mm. Wbrew pozorom, to łatwiejsze niż myślisz, bowiem do instalacji systemu wystarczą Ci podstawowe narzędzia. W zależności od Twoich potrzeb, możesz wybrać komplet z prowadnicą o długości od 1,5 aż do 3 metrów.

    Lekki przesuw bez podbijania wózków

    Wózki systemu SLID’UP 170 kółka z tworzywa z łożyskami kulkowymi, dzięki czemu przesuw drzwi jest wyjątkowo cichy, lekki i płynny. W zestawie znajdują się, ograniczające obszar ruchu drzwi, stoper oraz klipstoper. Klipstoper lekko przytrzymuje drzwi, a przez to zapobiega samoczynnemu ich otwieraniu.

    UWAGA! skrzydła drzwiowe nie są częścią zestawu!

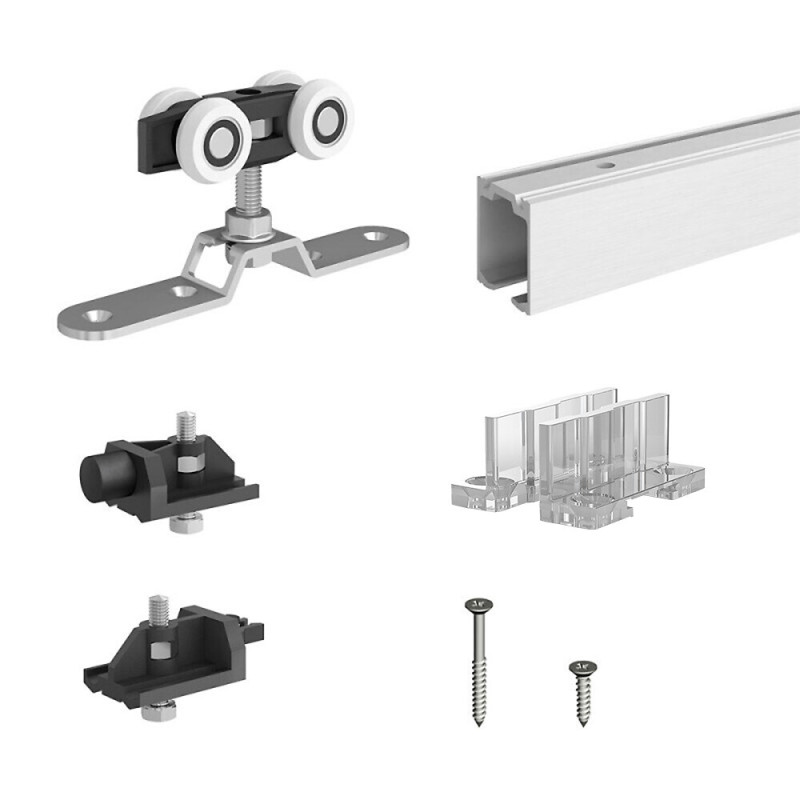

    Zestaw system przesuwny do drzwi składa się z następujących elementów:

    • Tor jezdny systemu SLID’UP 160, 170 i 190 z otworami montażowymi – w zestawie: 1 szt. o długości w polu wyboru wariantu
    • Wózek systemu SLID’UP 170 o nośności do 120 kG na skrzydło – w zestawie: 2 szt.
    • Stoper systemu SLID’UP 160, 170 i 190 – w zestawie: 1 szt.
    • Klipstoper systemu SLID’UP 160, 170 i 190 – w zestawie: 1 szt.
    • Prowadnik uniwersalny – w zestawie: 1 szt.
    • Komplet wkrętów montażowych do połączenia wózka z drewnianym skrzydłem drzwi 1 kpl. i, oczywiście
    • Instrukcja montażu 1 egz.

    Montaż na ścianie

    Mówiąc o ścianie, mamy na myśli stały element konstrukcyjny budynku, zdolny przenieść obciążenie pochodzące od drzwi. Jeżeli będzie to ścianka działowa z karton-gipsu, to upewnij się, czy w nadprożu umieszczone zostały odpowiednie wzmocnienia. Gdy masz jakieś wątpliwości, wpierw zapytaj specjalistę. Upewnij się także, jakich elementów złącznych, wkrętów, kołków, kotew, użyć aby uzyskać najtrwalsze połączenie systemu ze ścianą.

    Gdy tor jezdny ma być zamontowany na ścianie niezbędne będą specjalne klamry trzymające prowadnicę.

    Klamry różnią się, w zależności od grubości drzwi: krótsze dla drzwi o grubości do 25 mm a dłuższe dla drzwi o grubości do 45.mm.
    Klamry krótkie pozwalają na montaż prowadnicy idealnie przy ścianie, natomiast klamry długie odsuwają prowadnicę o 9 mm od ściany.
    Wymiar poprzeczny prowadnicy to 32 mm, toteż znając grubość drzwi łatwo obliczyć wielkość szczeliny między drzwiami a ścianą i podjąć decyzję o wyborze odpowiedniej klamry.

    Prowadnice systemu SLID’UP 160, 170 montowane na ścianie można łączyć przy użyciu specjalnych klamer łączących. Klamry te, podobnie jak klamry montażowe, występują w dwóch rodzajach:

    • długie, dla drzwi o grubości do 45 mm
    • krótkie, dla drzwi o grubości do 25 mm

    Liczba klamer zależna jest od długości toru jezdnego, jednakże klamrę łączącą traktujemy jako jedną klamrę.

    Długość prowadnicy 1400 1500 1600 1800 2000 2400 3000
    Liczba klamer 4 5 5 6 6 7 9

    Montaż do sufitu

    Podobnie, jak w przypadku ściany, o suficie mówimy jako o trwałym elemencie konstrukcji budynku. Innymi słowy musi to być element dający gwarancję udźwignięcia drzwi z systemem. Tak samo ważny jest dobór elementów złącznych.

    Prowadnicę przykręcamy do sufitu za pomocą wkrętów pilnując przy tym, aby prowadnica była umieszczona idealnie w poziomie. Każda odchyłka od poziomu może być przyczyną samoczynnego zjeżdżania drzwi do niższego końca.

    Jeżeli do systemu mocowanego do sufitu chcemy zamontować płaską maskownicę, również dwie płaskie maskownice z obu stron prowadnicy, należy utrzymać między prowadnicą i sufitem dystans minimum 15 mm. Z pewnością można to osiągnąć przy pomocy naszych tulejek dystansowych.

    Minimalna liczba tulejek zależna jest od długości toru jezdnego.

    Długość prowadnicy 1400 1500 1600 1800 2000 2400 3000
    Liczba tulejek 6 6 6 7 7 9 10

    Wiele opcji montażu i rozbudowy

    Zestaw SLID’UP 170 można rozbudować wykorzystując mechanizm SU5232 do jednoczesnego otwierania dwóch skrzydeł drzwi o ciężarze jednego skrzydła do 60 kG. System ten polecamy szczególnie w przypadku szerszych otworów, gdyż nadaje on zabudowie funkcjonalności i zapewnia dużą wygodę użytkowania.

    Skompletować system przesuwny składający się z dwóch skrzydeł drzwiowych poruszających się po jednym torze można na trzy sposoby. Po pierwsze należy użyć dwóch zestawów SLID’UP 170 z krótszą, aczkolwiek dopasowaną do szerokości drzwi, prowadnicą. Po drugie można użyć systemu z długą prowadnicą i dodatkowego kompletu okuć na dodatkowe skrzydło, i po trzecie, wreszcie, można zakupić oddzielnie prowadnicę i dwa komplety okuć na dodatkowe skrzydło.
    W pierwszym przypadku nie należy się obawiać łączenia prowadnic. Proszę zauważyć, że przecież przy drzwiach rozsuwanych wózki systemu przesuwnego do drzwi nigdy nie będą przejeżdżały przez miejsce łączenia, a połączenie prowadnic ułatwią klamry łączące, o których dalej.

    Ważna uwaga: przy zastosowaniu systemu jednoczesnego rozsuwania pary skrzydełtor jezdny musi być dwa razy dłuższy od łącznej szerokości dwóch skrzydeł drzwi.

    Akcesoria dodatkowe dla Slid’Up 170 – system do drzwi przesuwnych

    Oprócz akcesoriów do montażu zestawu, możesz uzupełnić swój system przesuwny również o inne produkty, znacznie poprawiające komfort użytkowania:

    • Domykacz – zapewnia praktycznie bezgłośne, łagodne domykanie drzwi o wadze do 80 kG. Domykacz zwiększa komfort użytkowania, ale także podnosi trwałość i niezawodność całego systemu ponieważ drzwi nie uderzają już w stopery, dzięki czemu nie przenoszą obciążeń dynamicznych na wszystkie elementy systemu, w tym na mocowanie systemu do stałych elementów konstrukcyjnych budynku. Zamiast tego łagodnie zwalniają ruch drzwi przed osiągnięciem pozycji spoczynkowej.
    • Uchwyty maskownicy drewnianej – masz własną maskownicę drewnianą? Zamocuj ją korzystając z naszych uchwytów.
    • Maskownica aluminiowa z zaślepkami oraz szczotką przeciwkurzową, lub w przypadku cieńszych drzwi
    • Maskownica aluminiowa anodowana, również z zaślepkami i szczotką, i w końcu tradycyjna
    • Maskownica aluminiowa anodowana, płaska

    Warunki zabudowy system do drzwi przesuwnych

    Szerokość otworu: L0
    Wysokość otworu (lub wysokość pomieszczenia): H0
    Szerokość drzwi: D
    D ≥ L0
    Wysokość drzwi: H
    Przy montażu do ściany górna krawędź toru jezdnego na wysokości: H + 70 mm od podłogi, natomiast
    przy montażu do sufitu bez maskownicy: H = H0 – 70 mm, z maskownicą: H = H0 – 85 mm
    Długość toru jezdnego: L
    L ≥ 2 × L0
    Ale z  systemem jednoczesnego otwierania drzwi:
    2 × D ≥ L0
    L ≥ 4 × D



    Masz pytanie dotyczące naszych produktów lub nie jesteś pewny wyboru? Skontaktuj się z nami!



    Waga 3 kg
    Wymiary 204 × 7,5 × 7,5 cm
    Produkcja

    Polska

    Gwarancja

    5 lat

    Marka

    SLID'UP by MANTION

    Długość prowadnicy

    150 cm, 180 cm, 200 cm, 240 cm, 300 cm

    Akcesoria dodatkowe do systemu

    ciche domykanie drzwi, maskownica, jednoczesne otwieranie dwóch skrzydeł drzwi

    Ciężar maks. Twoich drzwi

    120 kG

    Sposób montażu prowadnicy

    do sufitu zewnętrzne, do ściany – drzwi naścienne

    Maks. szerokość Twoich drzwi

    75 cm, 90 cm, 95 cm, 104 cm, 120 cm, 150 cm

    Systemy do drzwi przesuwnych

    SLID'UP 170

    Liczba drzwi

    1-drzwiowy, 2-drzwiowy

    Grubość i materiał drzwi przesuwnych

    22 – 45 mm drewniane, 35 – 45 mm drewniane
