Okucia na dodatkowe drzwi przesuwne, przejściowe systemu SLID’UP 170

Okucia na dodatkowe drzwi przesuwne systemu SLID’UP 170 umożliwiają dołożenie do istniejącego zestawu drzwi przesuwnych dodatkowego skrzydła drzwi, ale nie zawierają prowadnicy.

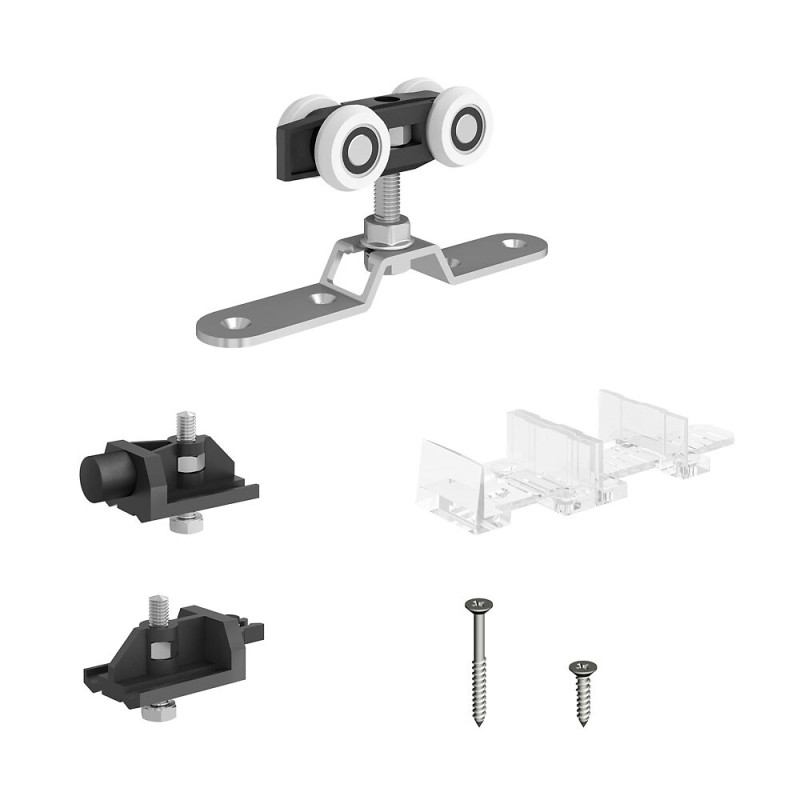

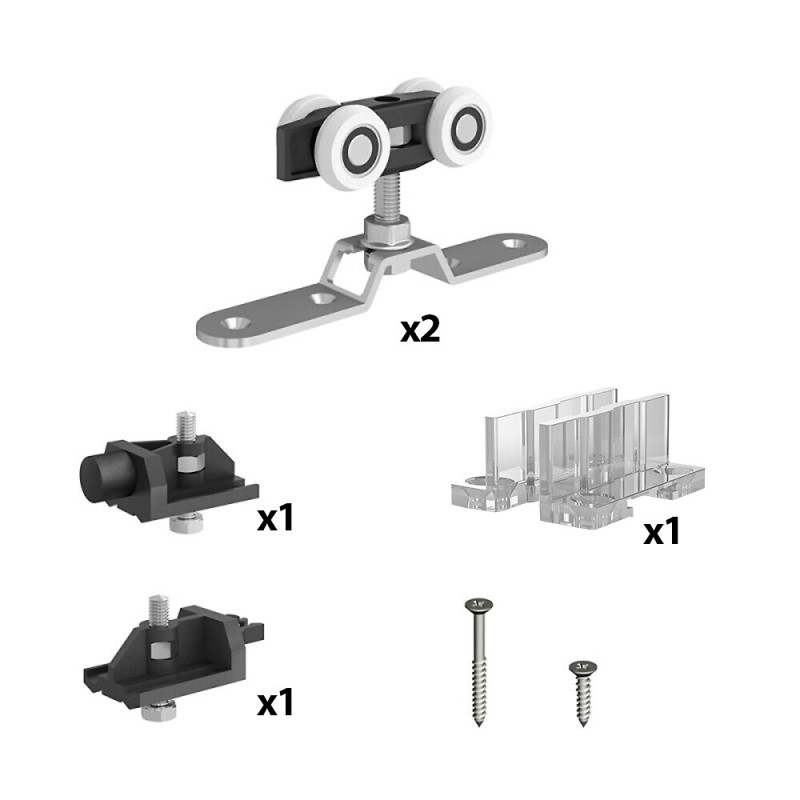

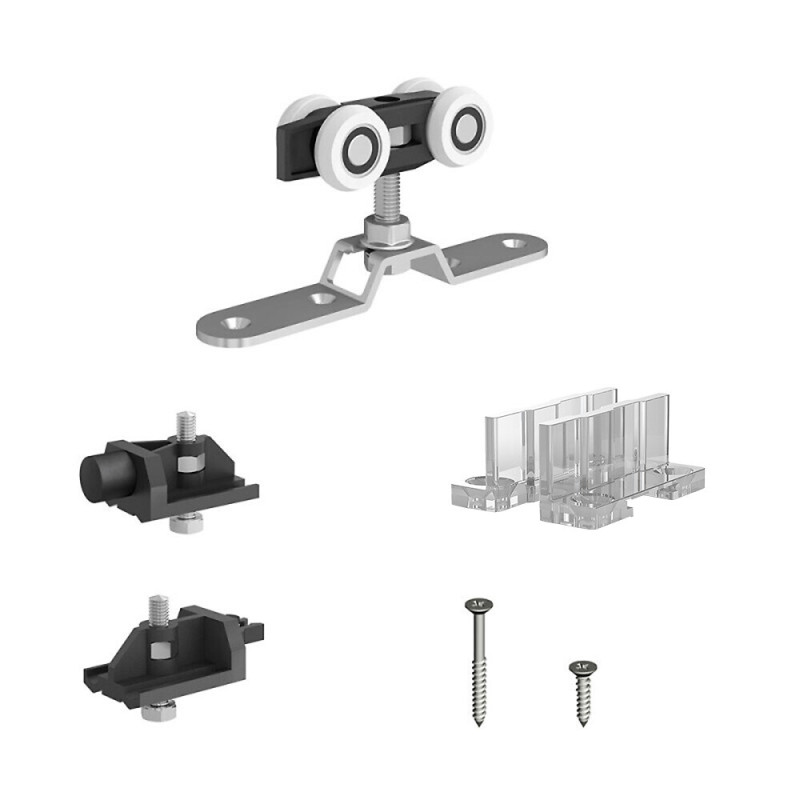

Komplet okuć na dodatkowe drzwi przesuwne składa się z następujących elementów:

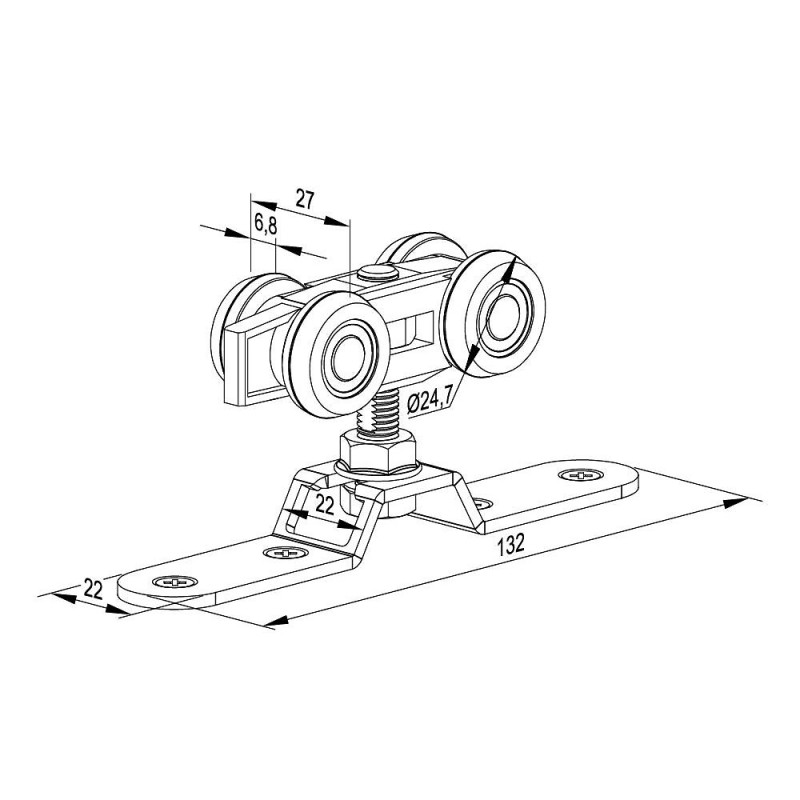

• Wózek systemu SLID’UP 170 o nośności do 120 kG na skrzydło – w zestawie: 2 szt.
• Stoper systemu SLID’UP 160, 170 i 190 – w zestawie: 1 szt.
• Klipstoper systemu SLID’UP 160, 170 i 190 – w zestawie: 1 szt.
• Prowadnik uniwersalny – w zestawie: 1 szt.
• Komplet wkrętów montażowych do połączenia wózka z drewnianym skrzydłem drzwi, 1 kpl. i oczywiście
• Instrukcja montażu 1 egz.

UWAGA! skrzydło drzwiowe nie jest częścią zestawu!

Możliwości rozbudowy systemu SLID’UP 170 – opcje dodatkowe

Łagodne domykanie drzwi

Aby łagodnie domykać drzwi naprawdę warto skorzystać z domykacza, przeznaczonego dla drzwi o ciężarze do 80 kG, bardzo nowoczesnego i sprawnego systemu wyhamowującego ruch drzwi.
Po zainstalowaniu domykacza zwiększysz nie tylko komfort użytkowania systemu ale, przede wszystkim, podniesiesz jego trwałość i niezawodność. Drzwi nie będą już uderzać w stopery, przenosząc niepożądane obciążenia dynamiczne na wszystkie elementy systemu, przede wszystkim jednak na mocowania do ściany czy sufitu, lecz łagodnie zwalniać ruch przed osiągnięciem pozycji spoczynkowej.

Jednoczesny przesuw dwóch skrzydeł drzwiowych

Na jednej prowadnicy (torze jezdnym) można zawiesić dwa skrzydła drzwiowe, w rzeczywistości tworząc drzwi podwójne – na jednym torze poruszają się dwa skrzydła drzwiowe i zasłaniają szeroki otwór w ścianie.
Taki układ dwóch skrzydeł drzwiowych poruszających się po jednym torze można dodatkowo wyposażyć w system SYMETRIC do jednoczesnego otwierania i zamykania obu skrzydeł drzwi. Wystarczy wtedy pociągnąć jedno skrzydło, w konsekwencji czego drugie będzie przesuwało się w przeciwnym kierunku. Maksymalny dopuszczalny ciężar jednego skrzydła dla tego systemu to 60 kG.

System SYMETRIC, szczególnie polecamy dla szerszych otworów, ponieważ niewątpliwie nadaje zabudowie funkcjonalności i wygody. Chcąc zastosować w tym układzie cichy domyk, wystarczy użyć dwóch domykaczy, aby uzyskać efekt łagodnego domykania obu skrzydeł zarówno przy zamykaniu jak i przy otwieraniu drzwi.

Aby skompletować system dwudrzwiowy z jednoczesnym przesuwem należy użyć systemu SYMETRIC i 2-ch zestawów z prowadnicą SLID’UP 170.
Można też użyć odpowiednio długiej prowadnicy i dwóch kompletów okuć na dodatkowe drzwi systemu SLID’UP 170.

Ważna uwaga: przy zastosowaniu systemu SYMETRIC tor jezdny musi być 2 razy dłuższy od łącznej szerokości 2-ch skrzydeł drzwi.

Montaż toru jezdnego na ścianie

Tory jezdne systemu SLID’UP 160, 170 i 190 montowane na ścianie można łączyć przy użyciu specjalnych klamer łączących. Klamry występują w dwóch rodzajach:

• dla drzwi o grubości do 45 mm
• dla drzwi o grubości do 25 mm, (te klamry łączące stosowane są również w systemie SLID’UP 190 do drzwi szklanych)

Liczba klamer, jaką należy użyć, zależy od ciężaru skrzydła i od długości prowadnicy.
W systemie SLID’UP 170 (przy maksymalnej wadze drzwi 120 kG) stosuje się następującą liczbę klamer:

Klamrę łączącą traktuje się jako jedną klamrę.

Jak zamaskować system SLID’UP 170 ?

W naszej ofercie mamy maskownice przeznaczone do maskowania toru jezdnego mocowanego na ścianie, za pomocą klamer ściennych, a także maskownice uniwersalne stosowane przy montażu prowadnicy zarówno na ścianie jak i do sufitu. Maskownice w przekroju odwróconej litery L stosuje się wyłącznie przy montażu naściennym systemu, w przeciwieństwie do  maskownic płaskich, które można stosować przy obu sposobach montażu prowadnicy.
Jeżeli do systemu mocowanego do sufitu chcemy zamontować płaską maskownicę lub też dwie płaskie maskownice z obu stron prowadnicy, należy utrzymać między prowadnicą i sufitem dystans minimum 15 mm.
Pomogą w tym tulejki dystansowe, także dostępne w naszym sklepie. Liczba tulejek, zależna od długości prowadnicy pokazana jest w poniższej tabeli.

Wszystkie produkty opcjonalne oraz uzupełniające, o których mowa powyżej, są zestawione na końcu opisu produktu jako produkty polecane i uzupełniające.

Warunki zabudowy okuć na dodatkowe drzwi przesuwne w systemie SLID’UP 170

Szerokość otworu: L₀
Wysokość otworu (lub wysokość pomieszczenia): H₀
Szerokość drzwi: D
D ≥ L₀
Wysokość drzwi: H
Przy montażu do ściany górna krawędź prowadnicy na wysokości: H + 70 mm od podłogi, podczas gdy
przy montażu do sufitu bez maskownicy: H = H₀ – 70 mm, z maskownicą: H = H₀ – 85 mm
Długość prowadnicy: L
L ≥ 2 × L₀
Tymczasem przy podwójnych drzwiach oraz z systemem SYMETRIC:
2 × D ≥ L₀
L ≥ 4 × D

Masz pytanie dotyczące okuć na dodatkowe drzwi przesuwnych systemu SLID’UP 170 lub nie jesteś pewny wyboru? Skontaktuj się z nami!
