Okucia na dodatkowe skrzydło drzwi w systemie przesuwnym SLID'UP 160

Indeks : SU5208

waga drzwi: do 60 kG, grubość drzwi: od 16 do 45 mm;
możliwość montażu do ściany lub do sufitu

,Okucia na dodatkowe skrzydło drzwi w systemie przesuwnym SLID'UP 160

W magazynie

Dostawa w ciągu 3 do 5 dni

97,00 zł Brutto

Wybierz konfigurację : SU5208

Ilość

Okucia na dodatkowe skrzydło drzwi przesuwnych systemu SLID'UP 160 umożliwiają dołożenie do istniejącego zestawu drzwi przesuwnych dodatkowego skrzydła drzwi, ale nie zawierają prowadnicy.

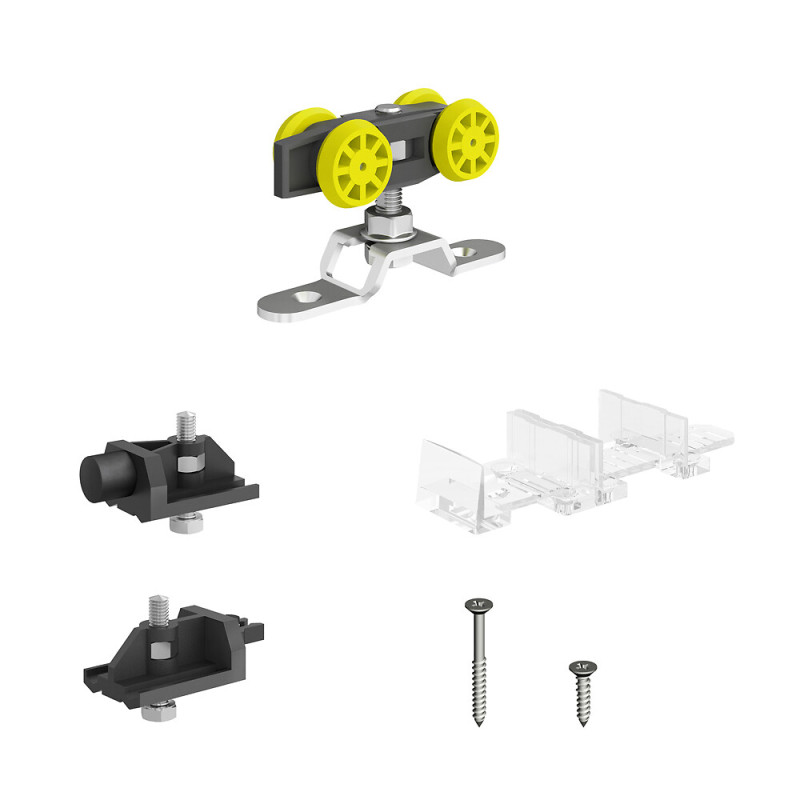

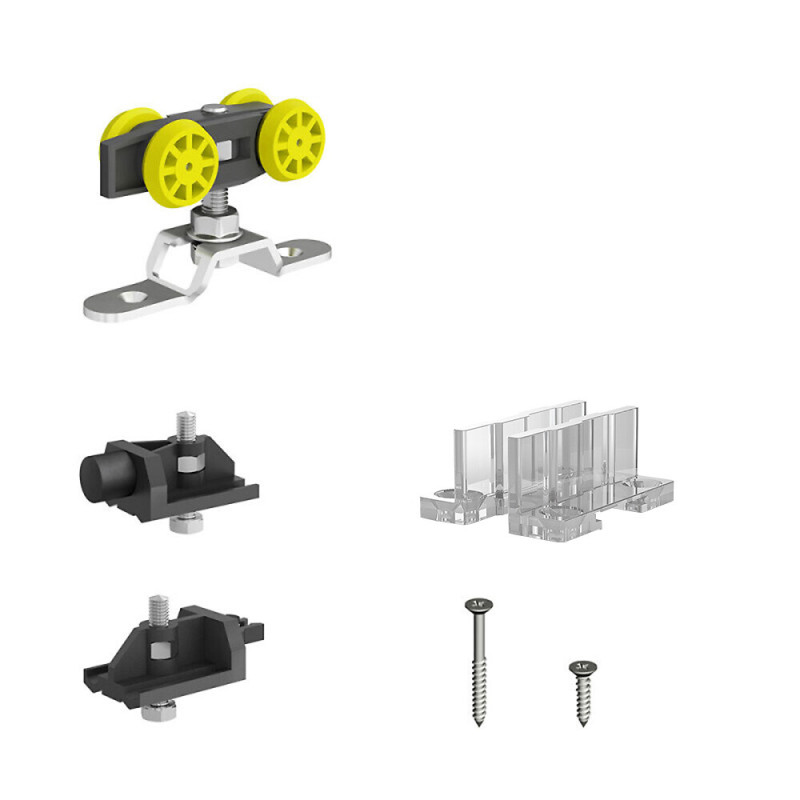

Komplet okuć na dodatkowe skrzydło drzwi przesuwnych składa się z następujących elementów:

Wózek systemu SLID'UP 160 o nośności do 120 kG na skrzydło - w zestawie: 2 szt.
Stoper systemu SLID'UP 160, 170 i 190 - w zestawie: 1 szt.
Klipstoper systemu SLID'UP 160, 170 i 190 - w zestawie: 1 szt.
Prowadnik uniwersalny - w zestawie: 1 szt.
Komplet wkrętów montażowych do połączenia wózka z drewnianym skrzydłem drzwi, 1 kpl. i oczywiście
Instrukcja montażu 1 egz.

UWAGA! skrzydło drzwiowe nie jest częścią zestawu!

Możliwości rozbudowy systemu SLID'UP 160 - opcje dodatkowe

Łagodne domykanie drzwi

Aby łagodnie domykać drzwi naprawdę warto skorzystać z domykacza, przeznaczonego dla drzwi o ciężarze do 80 kG, bardzo nowoczesnego i sprawnego systemu wyhamowującego ruch drzwi. Po zainstalowaniu domykacza zwiększysz nie tylko komfort użytkowania systemu ale, przede wszystkim, podniesiesz jego trwałość i niezawodność. Drzwi nie będą już uderzać w stopery, przenosząc niepożądane obciążenia dynamiczne na wszystkie elementy systemu, przede wszystkim jednak na mocowania do ściany czy sufitu, lecz łagodnie zwalniać ruch przed osiągnięciem pozycji spoczynkowej.

Jednoczesny przesuw dwóch skrzydeł drzwiowych

Na jednej prowadnicy (torze jezdnym) można zawiesić dwa skrzydła drzwiowe, w rzeczywistości tworząc drzwi podwójne - na jednym torze poruszają się dwa skrzydła drzwiowe i zasłaniają szeroki otwór w ścianie. Taki układ dwóch skrzydeł drzwiowych poruszających się po jednym torze można dodatkowo wyposażyć w system SYMETRIC do jednoczesnego otwierania i zamykania obu skrzydeł drzwi. Wystarczy wtedy pociągnąć jedno skrzydło, w konsekwencji czego drugie będzie przesuwało się w przeciwnym kierunku. Maksymalny dopuszczalny ciężar jednego skrzydła dla tego systemu to 60 kG. System SYMETRIC, szczególnie polecamy dla szerszych otworów, ponieważ niewątpliwie nadaje zabudowie funkcjonalności i wygody. Chcąc zastosować w tym układzie cichy domyk, wystarczy użyć dwóch domykaczy, aby uzyskać efekt łagodnego domykania obu skrzydeł zarówno przy zamykaniu jak i przy otwieraniu drzwi. Aby skompletować system dwudrzwiowy z jednoczesnym przesuwem należy użyć systemu SYMETRIC i 2-ch zestawów z prowadnicą SLID'UP 160. Można też użyć odpowiednio długiej prowadnicy i dwóch kompletów okuć na dodatkowe skrzydło drzwi systemu SLID'UP 160. Ważna uwaga: przy zastosowaniu systemu SYMETRIC tor jezdny musi być 2 razy dłuższy od łącznej szerokości 2-ch skrzydeł drzwi.

Montaż toru jezdnego na ścianie

Tory jezdne systemu SLID'UP 160, 170 i 190 montowane na ścianie można łączyć przy użyciu specjalnych klamer łączących. Klamry występują w dwóch rodzajach:

dla drzwi o grubości do 45 mm
dla drzwi o grubości do 25 mm, (te klamry łączące stosowane są również w systemie SLID'UP 190 do drzwi szklanych)

Liczba klamer, jaką należy użyć, zależy od ciężaru skrzydła i od długości prowadnicy. W systemie SLID'UP 160 (przy maksymalnej wadze drzwi 60 kG) stosuje się następującą liczbę klamer:

Długość prowadnicy	1500	1800	2000	2400	3000
Liczba klamer	4	5	5	6	7

Klamrę łączącą traktuje się jako jedną klamrę.

Jak zamaskować system SLID'UP 160 ?

W naszej ofercie mamy maskownice przeznaczone do maskowania toru jezdnego mocowanego na ścianie, za pomocą klamer ściennych, a także maskownice uniwersalne stosowane przy montażu prowadnicy zarówno na ścianie jak i do sufitu. Maskownice w przekroju odwróconej litery L stosuje się wyłącznie przy montażu naściennym systemu, w przeciwieństwie do maskownic płaskich, które można stosować przy obu sposobach montażu prowadnicy. Jeżeli do systemu mocowanego do sufitu chcemy zamontować płaską maskownicę lub też dwie płaskie maskownice z obu stron prowadnicy, należy utrzymać między prowadnicą i sufitem dystans minimum 15 mm. Pomogą w tym tulejki dystansowe, także dostępne w naszym sklepie. Liczba tulejek, zależna od długości prowadnicy pokazana jest w poniższej tabeli.

Długość prowadnicy	1500	1800	2000	2400	3000
Liczba tulejek	6	7	7	9	10

Wszystkie produkty opcjonalne oraz uzupełniające, o których mowa powyżej, są zestawione na końcu opisu produktu jako produkty polecane i uzupełniające.

Warunki zabudowy okuć na dodatkowe skrzydło drzwi przesuwnych w systemie SLID'UP 160

Szerokość otworu: L₀ Wysokość otworu (lub wysokość pomieszczenia): H₀ Szerokość drzwi: D D ≥ L₀Wysokość drzwi: H Przy montażu do ściany górna krawędź prowadnicy na wysokości: H + 70 mm od podłogi, podczas gdy przy montażu do sufitu bez maskownicy: H = H₀ - 70 mm, z maskownicą: H = H₀ - 85 mm Długość prowadnicy: L L ≥ 2 × L₀ Tymczasem przy podwójnych drzwiach oraz z systemem SYMETRIC: 2 × D ≥ L₀ L ≥ 4 × D

Masz pytanie dotyczące okuć na dodatkowe skrzydło drzwi przesuwnych systemu SLID'UP 160 lub nie jesteś pewny wyboru? Skontaktuj się z nami!

Dokumentacja techniczna

Instrukcja montażu SU5208

Zaprojektowane z myślą o Tobie

Od koncepcji i projektowania, przez produkcję, aż po realizację i sprzedaż – SLID'UP by Mantion to ekspert w dziedzinie systemów przesuwnych, oferujący nowoczesne i funkcjonalne rozwiązania przesuwne dla każdego domu.

Marka

Dane techniczne

Zastosowanie	Drzwi działowe
Gwarancja B2C	5 lat
Grupa	Drzwi
Maksymalna waga drzwi	60 kg
Ilośś drzwi	1
Wyprodukowane w	Europa
Rodzina produktu	Zestaw rolek
Zasięg	SLID'UP 160
