System przesuwny do drzwi przejściowych, w zestawie prowadnica i okucia na jedno skrzydło do 120 kG.
Łatwy montaż i niezawodność
Potrzebujesz niezawodnego i łatwego w montażu systemu przesuwnego do drzwi przejściowych? Dodatkowo dość ciężkich drzwi? Jeśli tak, to system przesuwny do drzwi SLID’UP 170 idealnie wpisuje się w Twoje oczekiwania. Za pomocą tego zestawu zamontujesz samodzielnie pojedyncze, a nawet podwójne drzwi o maksymalnym ciężarze jednego skrzydła do 120 kG i grubości do 45 mm. Wbrew pozorom, to łatwiejsze niż myślisz, bowiem do instalacji systemu wystarczą Ci podstawowe narzędzia. W zależności od Twoich potrzeb, możesz wybrać komplet z prowadnicą o długości od 1,5 aż do 3 metrów.
Lekki przesuw bez podbijania wózków
Wózki systemu SLID’UP 170 kółka z tworzywa z łożyskami kulkowymi, dzięki czemu przesuw drzwi jest wyjątkowo cichy, lekki i płynny. W zestawie znajdują się, ograniczające obszar ruchu drzwi, stoper oraz klipstoper. Klipstoper lekko przytrzymuje drzwi, a przez to zapobiega samoczynnemu ich otwieraniu.
UWAGA! skrzydła drzwiowe nie są częścią zestawu!

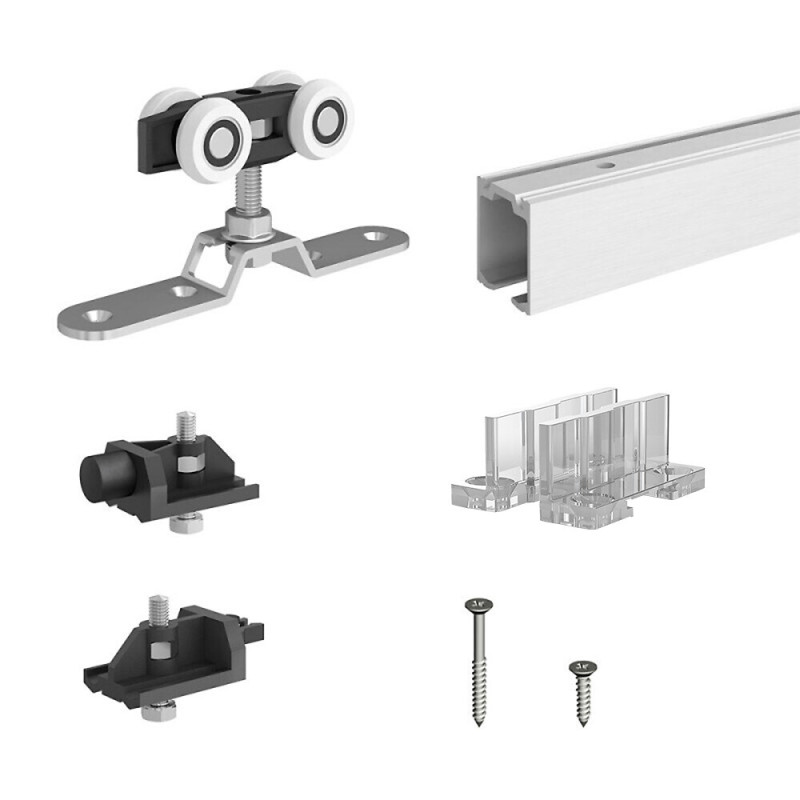

Zestaw system przesuwny do drzwi składa się z następujących elementów:
- Tor jezdny systemu SLID'UP 160, 170 i 190 z otworami montażowymi - w zestawie: 1 szt. o długości w polu wyboru wariantu
- Wózek systemu SLID'UP 170 o nośności do 120 kG na skrzydło - w zestawie: 2 szt.
- Stoper systemu SLID'UP 160, 170 i 190 - w zestawie: 1 szt.
- Klipstoper systemu SLID'UP 160, 170 i 190 - w zestawie: 1 szt.
- Prowadnik uniwersalny - w zestawie: 1 szt.
- Komplet wkrętów montażowych do połączenia wózka z drewnianym skrzydłem drzwi 1 kpl. i, oczywiście
- Instrukcja montażu 1 egz.
Montaż na ścianie
Mówiąc o ścianie, mamy na myśli stały element konstrukcyjny budynku, zdolny przenieść obciążenie pochodzące od drzwi. Jeżeli będzie to ścianka działowa z karton-gipsu, to upewnij się, czy w nadprożu umieszczone zostały odpowiednie wzmocnienia. Gdy masz jakieś wątpliwości, wpierw zapytaj specjalistę. Upewnij się także, jakich elementów złącznych, wkrętów, kołków, kotew, użyć aby uzyskać najtrwalsze połączenie systemu ze ścianą.
Gdy tor jezdny ma być zamontowany na ścianie niezbędne będą specjalne
klamry trzymające prowadnicę.
Klamry różnią się, w zależności od grubości drzwi: krótsze dla drzwi o grubości do 25 mm a dłuższe dla drzwi o grubości do 45.mm.
Klamry krótkie pozwalają na montaż prowadnicy idealnie przy ścianie, natomiast klamry długie odsuwają prowadnicę o 9 mm od ściany.
Wymiar poprzeczny prowadnicy to 32 mm, toteż znając grubość drzwi łatwo obliczyć wielkość szczeliny między drzwiami a ścianą i podjąć decyzję o wyborze odpowiedniej klamry.
Prowadnice systemu SLID'UP 160, 170 montowane na ścianie można łączyć przy użyciu specjalnych
klamer łączących.
Klamry te, podobnie jak klamry montażowe, występują w dwóch rodzajach:
- długie, dla drzwi o grubości do 45 mm
- krótkie, dla drzwi o grubości do 25 mm
Liczba
klamer zależna jest od długości toru jezdnego, jednakże klamrę łączącą traktujemy jako jedną klamrę.
Długość prowadnicy |
1400 |
1500 |
1600 |
1800 |
2000 |
2400 |
3000 |
Liczba klamer |
4 |
5 |
5 |
6 |
6 |
7 |
9 |
Montaż do sufitu
Podobnie, jak w przypadku ściany, o suficie mówimy jako o trwałym elemencie konstrukcji budynku. Innymi słowy musi to być element dający gwarancję udźwignięcia drzwi z systemem. Tak samo ważny jest dobór elementów złącznych.
Prowadnicę przykręcamy do sufitu za pomocą wkrętów pilnując przy tym, aby prowadnica była umieszczona idealnie w poziomie. Każda odchyłka od poziomu może być przyczyną samoczynnego zjeżdżania drzwi do niższego końca.
Jeżeli do systemu mocowanego do sufitu chcemy zamontować płaską maskownicę, również dwie płaskie maskownice z obu stron prowadnicy, należy utrzymać między prowadnicą i sufitem dystans minimum 15 mm. Z pewnością można to osiągnąć przy pomocy naszych
tulejek dystansowych.
Minimalna liczba
tulejek zależna jest od długości toru jezdnego.
Długość prowadnicy |
1400 |
1500 |
1600 |
1800 |
2000 |
2400 |
3000 |
Liczba tulejek |
6 |
6 |
6 |
7 |
7 |
9 |
10 |
Wiele opcji montażu i rozbudowy
Zestaw SLID'UP 170 można rozbudować wykorzystując
mechanizm SU5232 do jednoczesnego otwierania dwóch skrzydeł drzwi o ciężarze jednego skrzydła do 60 kG. System ten polecamy szczególnie w przypadku szerszych otworów, gdyż nadaje on zabudowie funkcjonalności i zapewnia dużą wygodę użytkowania.
Skompletować system przesuwny składający się z dwóch skrzydeł drzwiowych poruszających się po jednym torze można na trzy sposoby. Po pierwsze należy użyć dwóch zestawów SLID'UP 170 z krótszą, aczkolwiek dopasowaną do szerokości drzwi, prowadnicą. Po drugie można użyć systemu z długą prowadnicą i dodatkowego kompletu
okuć na dodatkowe skrzydło, i po trzecie, wreszcie, można zakupić oddzielnie
prowadnicę i dwa komplety
okuć na dodatkowe skrzydło.
W pierwszym przypadku nie należy się obawiać łączenia prowadnic. Proszę zauważyć, że przecież przy drzwiach rozsuwanych wózki systemu przesuwnego do drzwi nigdy nie będą przejeżdżały przez miejsce łączenia, a połączenie prowadnic ułatwią klamry łączące, o których dalej.
Ważna uwaga: przy zastosowaniu
systemu jednoczesnego rozsuwania pary skrzydeł,
tor jezdny musi być dwa razy dłuższy od łącznej szerokości dwóch skrzydeł drzwi.
Akcesoria dodatkowe dla Slid'Up 170 - system do drzwi przesuwnych
Oprócz akcesoriów do montażu zestawu, możesz uzupełnić swój system przesuwny również o inne produkty, znacznie poprawiające komfort użytkowania:
- Domykacz SU5477 – zapewnia praktycznie bezgłośne, łagodne domykanie drzwi o wadze do 80 kG. Domykacz zwiększa komfort użytkowania, ale także podnosi trwałość i niezawodność całego systemu ponieważ drzwi nie uderzają już w stopery, dzięki czemu nie przenoszą obciążeń dynamicznych na wszystkie elementy systemu, w tym na mocowanie systemu do stałych elementów konstrukcyjnych budynku. Zamiast tego łagodnie zwalniają ruch drzwi przed osiągnięciem pozycji spoczynkowej.
- Uchwyty maskownicy drewnianej – masz własną maskownicę drewnianą? Zamocuj ją korzystając z naszych uchwytów.
- Maskownica aluminiowa z zaślepkami oraz szczotką przeciwkurzową, lub w przypadku cieńszych drzwi
- Maskownica aluminiowa anodowana, również z zaślepkami i szczotką, i w końcu tradycyjna
- Maskownica aluminiowa anodowana, płaska
