Tor jezdny drzwi przesuwnych systemu SLID’UP 160, SLID’UP 170 i SLID’UP 190, długość prowadnicy 200 cm

102,00  brutto

Długość: 200 cm

Dostępny - sprawdź termin dostawy
Darmowa dostawa - dla zamówień powyżej 500 zł
Zwroty - 14 dni na odstąpienie od umowy

- +
Zapytaj o produkt Udostępnij

    SKU: SU5313 Kategoria:

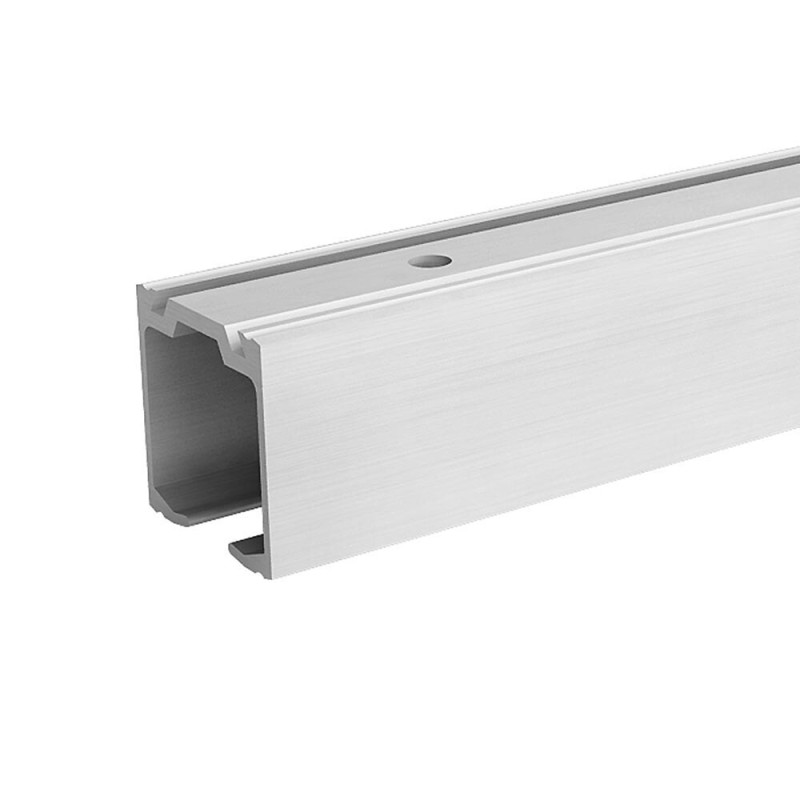

    Aluminiowy tor jezdny drzwi przesuwnych

    Systemy do drzwi przesuwnych SLID’UP 160, SLID’UP 170 i SLID’UP 190 mają ten sam tor jezdny drzwi przesuwnych. W torze tym mocowane są stoper, klipstoper, domykacze, a także przesuwają się wózki trzymające skrzydło drzwi, stąd też stosowana jest inna nazwa: prowadnica drzwi przesuwnych. Systemy te różnią się, w sumie, wyłącznie rodzajem wózków.
    Długość toru jezdnego wybieramy, oczywiście, w polu wariantu i dodajemy do koszyka.

    Tor jezdny drzwi przesuwnych można zamontować do sufitu lub do ściany.

    Wybór sposobu montażu systemu, oczywiście, wynika z warunków lokalnych i upodobań. Przy wyborze miejsca montażu systemu, należy kierować się przede wszystkim możliwościami trwałego i bezpiecznego połączenia toru jezdnego drzwi przesuwnych ze ścianą lub sufitem. Przede wszystkim należy pamiętać, że połączenie takie musi przenieść ciężar naszych drzwi. Z jednej strony oznacza to, że sufit musi być stałym elementem konstrukcji budynku, a z drugiej, nadproże musi posiadać odpowiednie wzmocnienia.
    Na przykład: nie może to być sufit podwieszany czy sama płyta gipsowo-kartonowa na ścianie.

    Montaż naścienny toru jezdnego drzwi przesuwnych

    Tylko system SLID’UP 190 może być montowany wyłącznie do ściany, podczas gdy pozostałe systemy, można mocować zarówno do ściany jak i do sufitu.

    Aby zamontować prowadnicę do ściany niezbędne będą specjalne klamry montażowe, które należy dobrać w zależności od grubości drzwi, a mianowicie:

    • krótsze dla drzwi o grubości do 25 i
    • dłuższe dla drzwi o grubości do 45

    Liczba klamer zależna jest od długości toru i rodzaju systemu, w rzeczywistości, ciężaru drzwi. W konsekwencji  im większy ciężar skrzydła, tym więcej klamer.

    Pierwszy system do 120 kG SLID’UP 170:

    Długość
    toru [mm]
    1500 1800 2000 2400 3000
    Liczba klamer 5 6 6 7 9



    drugi system do 100 kG SLID’UP 190:

    Długość
    toru [mm]
    1500 1800 2000 2400 3000
    Liczba klamer 5 5 5 6 8



    i w końcu system do 60 kG SLID’UP 160:

    Długość
    toru [mm]
    1500 1800 2000 2400 3000
    Liczba klamer 4 5 5 6 7



    Tory jezdne systemu SLID’UP 160, SLID’UP 170 i SLID’UP 190, gdy mówimy o montażu naściennym, można łączyć przy użyciu specjalnych klamer łączących.
    Podobnie do klamer montażowych, mamy dwa rodzaje klamer łączących, a mianowicie:

    • SU5241 dla drzwi o grubości do 45 mm
    • SU5242 dla drzwi o grubości do 25 mm

    Do zamaskowania systemu naściennego można wykorzystać zarówno maskownice płaskie jak i kątowe – w kształcie odwróconej litery L. Jako maskownicę można też wykorzystać maskownicę drewnianą z uchwytami, także dostępnymi na naszej ofercie.

    Montaż sufitowy toru jezdnego drzwi przesuwnych

    W przypadku montażu sufitowego systemów SLID’UP 160 lub  SLID’UP 170, prowadnice łączymy bezpośrednio, ustawiając je w jednej linii prostej oraz pozostawiając między nimi, możliwie najmniejszą szczelinę. Na dodatek, gdy system ma być zasłonięty płaską maskownicą, lub dwoma takimi maskownicami po obu stronach prowadnicy, to między prowadnicą i sufitem należy zapewnić minimalną szczelinę 15 mm.
    Dystans ten zapewnią tulejki dystansowe, których liczba, podobnie, zależy od długości prowadnicy:

     Długość
    toru [mm]
     1500  1800  2000  2400  3000
     Liczba tulejek  6  7  7  9  10



    System z montażem sufitowym, w przeciwieństwie do systemu naściennego, można zamaskować tylko maskownicami płaskimi.
    Na zakończenie jeszcze kilka uwag odnośnie montażu i eksploatacji prowadnicy drzwi przesuwnych.
    Na przykład podczas montażu nie można dopuścić do odkształcenia się prowadnicy. Po pierwsze przy montażu na ścianie, gdy ściana jest nierówna, nie należy dociągać prowadnicy do ściany ale wyrównać odległość od ściany za pomocą podkładek. Po drugie przy montażu do sufitu, podobnie stosować należy podkładki, a nie siłę.
    Konsekwencją nie trzymania się tych zasad, będzie wyraźnie słyszalne tarcie wózków o boki toru jezdnego i, bez wątpienia, ich wcześniejsze zużycie albo nawet uszkodzenie.



    Waga 1,29 kg
    Wymiary 200 × 3,3 × 3,4 cm
    Produkcja

    Polska

    Gwarancja

    5 lat

    Marka

    SLID'UP by MANTION

    Miejsce stosowania

    w drzwiach przesuwnych

    Pasujące do systemu

    SLID'UP 160, SLID'UP 170, SLID'UP 190

    Rodzaj akcesorium

    tory jezdne

    Długość

    150 cm, 180 cm, 200 cm, 240 cm, 300 cm
