System do drzwi przesuwnych przejściowych SLID’UP 160 z jednym skrzydłem do 60 kg, długość prowadnicy 200 cm

216,00  brutto

Długość prowadnicy: 200 cm

Grubość drzwi: od 16 do 45 mm

Ciężar pojedynczego skrzydła: do 60 kg

Dostępny - sprawdź termin dostawy
Darmowa dostawa - ten produkt ma darmową dostawę
Zwroty - 14 dni na odstąpienie od umowy

- +
Zapytaj o produkt Udostępnij

    SKU: SU5128 Kategoria:

    System do drzwi przesuwnych, w zestawie prowadnica i okucia na jedno skrzydło d0 60 kG.

    Łatwy montaż i niezawodność

    Szukasz niezawodnego i łatwego w montażu systemu do drzwi przesuwnych? Jeśli tak, to system do drzwi przesuwnych SLID’UP 160 idealnie spełni Twoje oczekiwania. Za pomocą zestawu zamontujesz samodzielnie pojedyncze lub podwójne drzwi o maksymalnym ciężarze jednego skrzydła do 60 kG i grubości od 16 do 45 mm. Wbrew pozorom, to łatwiejsze niż myślisz, bowiem do instalacji systemu wystarczą Ci podstawowe narzędzia. W zależności od Twoich potrzeb, możesz wybrać komplet z prowadnicą o długości od 1,5 aż do 3 metrów.

    Lekki przesuw bez podbijania wózków

    SLID’UP 160 jest wyposażony w wózki z łożyskowanymi kółkami z tworzywa, dzięki czemu przesuw drzwi jest lekki i płynny. W zestawie znajdują się, ograniczające obszar ruchu drzwi, stoper oraz klipstoper. Klipstoper lekko przytrzymuje drzwi, a przez to zapobiega samoczynnemu ich otwieraniu.

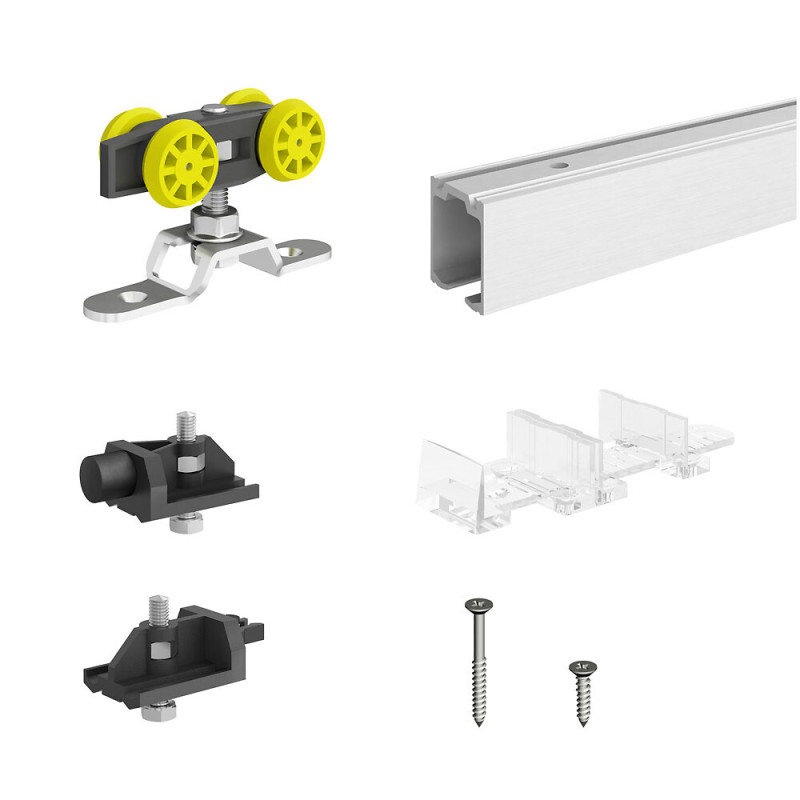

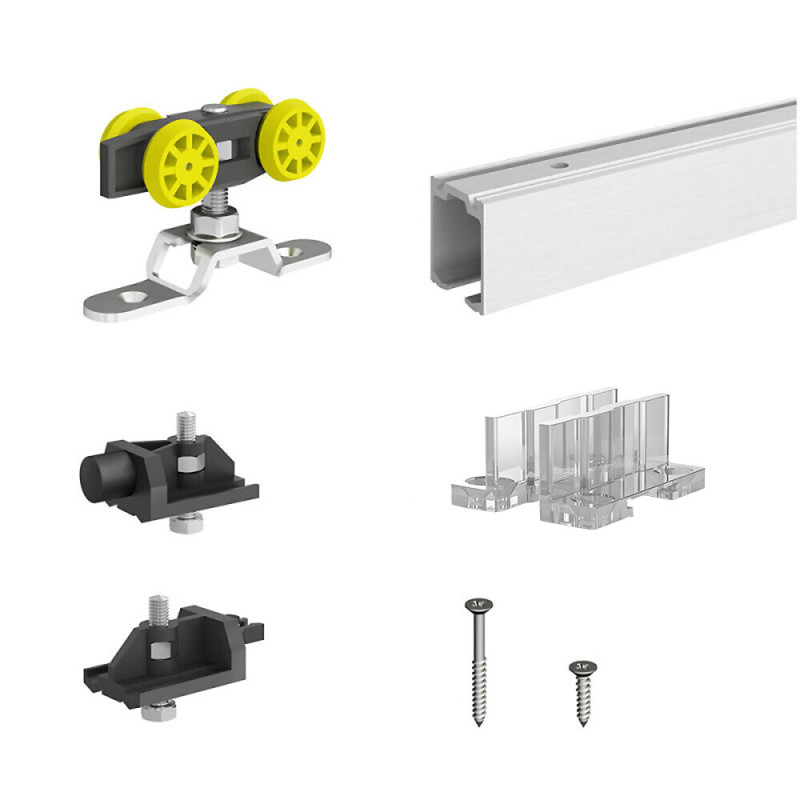

    Zestaw system do drzwi przesuwnych składa się z następujących elementów

    Tor jezdny systemu SLID’UP 160, 170 i 190 z otworami montażowymi, (1 szt.)

    Wózek systemu SLID’UP 160 o nośności do 60 kg na skrzydło (2 szt.)

    Stoper systemu SLID’UP 160, 170 i 190 (1 szt.)

    Klipstoper systemu SLID’UP 160, 170 i 190 (1 szt.)

    Prowadnik uniwersalny (1 szt.)

    Komplet wkrętów montażowych do połączenia wózka z drewnianym skrzydłem drzwi (1 kpl.), i oczywiście

    Instrukcja montażu (1 egz.)

    UWAGA! skrzydła drzwiowe nie są częścią zestawu!

    Montaż na ścianie

    Mówiąc o ścianie, mamy na myśli stały element konstrukcyjny budynku, zdolny przenieść obciążenie pochodzące od drzwi. Jeżeli będzie to ścianka działowa z karton-gipsu, to upewnij się, czy w nadprożu umieszczone zostały odpowiednie wzmocnienia. Gdy masz jakieś wątpliwości, wpierw zapytaj specjalistę. Upewnij się także, jakich elementów złącznych, wkrętów, kołków, kotew, użyć aby uzyskać najtrwalsze połączenie systemu ze ścianą.

    Gdy tor jezdny ma być zamontowany na ścianie niezbędne będą specjalne klamry trzymające prowadnicę.

    Klamry różnią się, w zależności od grubości drzwi: krótsze dla drzwi o grubości do 25 mm a dłuższe dla drzwi o grubości do 45.mm.
    Klamry krótkie pozwalają na montaż prowadnicy idealnie przy ścianie, natomiast klamry długie odsuwają prowadnicę o 9 mm od ściany.

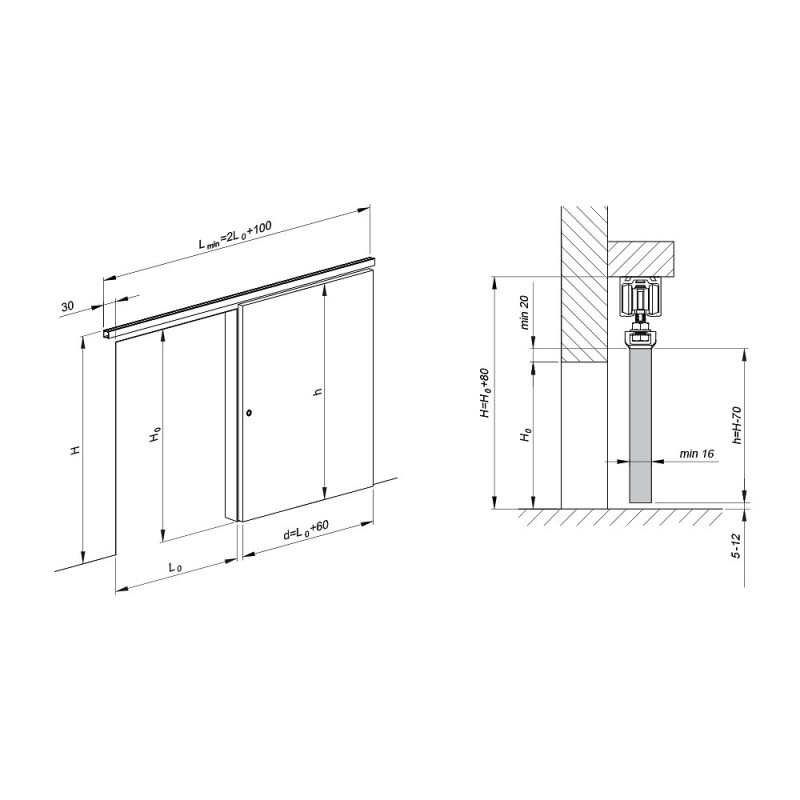

    Wymiar poprzeczny prowadnicy to 32 mm, toteż znając grubość drzwi łatwo obliczyć wielkość szczeliny między drzwiami a ścianą i podjąć decyzję o wyborze odpowiedniej klamry.

    Prowadnice systemu SLID’UP 160, 170 montowane na ścianie można łączyć przy użyciu specjalnych klamer łączących. Klamry te, podobnie jak klamry montażowe, występują w dwóch rodzajach:

    • długie, dla drzwi o grubości do 45 mm
    • krótkie, dla drzwi o grubości do 25 mm

    Liczba klamer zależna jest od długości toru jezdnego, jednakże klamrę łączącą traktujemy jako jedną klamrę.

    Długość toru [mm] Liczba klamer
    1500 4
    1800 5
    2000 5
    2400 6
    3000 7

    Montaż do sufitu

    Podobnie, jak w przypadku ściany, o suficie mówimy jako o trwałym elemencie konstrukcji budynku. Innymi słowy musi to być element dający gwarancję udźwignięcia drzwi z systemem. Tak samo ważny jest dobór elementów złącznych.

    Prowadnicę przykręcamy do sufitu za pomocą wkrętów pilnując przy tym, aby prowadnica była umieszczona idealnie w poziomie. Każda odchyłka od poziomu może być przyczyną samoczynnego zjeżdżania drzwi do niższego końca.

    Jeżeli do systemu mocowanego do sufitu chcemy zamontować płaską maskownicę, również dwie płaskie maskownice z obu stron prowadnicy, należy utrzymać między prowadnicą i sufitem dystans minimum 15 mm. Z pewnością można to osiągnąć przy pomocy naszych tulejek dystansowych.

    Minimalna liczba tulejek zależna jest od długości toru jezdnego.

    Długość toru [mm] Liczba tulei
    1500 6
    1800 7
    2000 7
    2400 9
    3000 10

    Wiele opcji montażu i rozbudowy

    Zestaw SLID’UP 160 można rozbudować wykorzystując mechanizm SU5232 do jednoczesnego otwierania dwóch skrzydeł drzwi o ciężarze jednego skrzydła do 60 kG. System ten polecamy szczególnie w przypadku szerszych otworów, gdyż nadaje on zabudowie funkcjonalności i zapewnia dużą wygodę użytkowania.

    Skompletować system przesuwny składający się z dwóch skrzydeł drzwiowych poruszających się po jednym torze można na trzy sposoby. Po pierwsze należy użyć dwóch zestawów SLID’UP 160 z krótszą, aczkolwiek dopasowaną do szerokości drzwi, prowadnicą. Po drugie systemu z długą prowadnicą i dodatkowego kompletu okuć na dodatkowe skrzydło, po trzecie, wreszcie, można zakupić oddzielnie prowadnicę i dwa komplety okuć na dodatkowe skrzydło.
    W pierwszym przypadku nie należy się obawiać łączenia prowadnic. Proszę zauważyć, że przecież przy drzwiach rozsuwanych wózki systemu przesuwnego do drzwi nigdy nie będą przejeżdżały przez miejsce łączenia, a połączenie prowadnic ułatwią klamry łączące, o których dalej.

    Ważna uwaga: przy zastosowaniu systemu jednoczesnego rozsuwania pary skrzydełtor jezdny musi być dwa razy dłuższy od łącznej szerokości dwóch skrzydeł drzwi.

    Akcesoria dodatkowe dla Slid’Up 160 – system do drzwi przesuwnych

    Oprócz akcesoriów do montażu zestawu, możesz uzupełnić swój system przesuwny również o inne produkty, znacznie poprawiające komfort użytkowania:

    • Domykacz SU5477 – zapewnia praktycznie bezgłośne, łagodne domykanie drzwi o wadze do 80 kG. Domykacz zwiększa komfort użytkowania, ale także podnosi trwałość i niezawodność całego systemu ponieważ drzwi nie uderzają już w stopery, dzięki czemu nie przenoszą obciążeń dynamicznych na wszystkie elementy systemu, w tym na mocowanie systemu do stałych elementów konstrukcyjnych budynku. Zamiast tego łagodnie zwalniają ruch drzwi przed osiągnięciem pozycji spoczynkowej.
    • Uchwyty maskownicy drewnianej – masz własną maskownicę drewnianą? Zamocuj ją korzystając z naszych uchwytów.
    • Maskownica aluminiowa z zaślepkami oraz szczotką przeciwkurzową, lub w przypadku cieńszych drzwi
    • Maskownica aluminiowa anodowana, również z zaślepkami i szczotką, i w końcu tradycyjna
    • Maskownica aluminiowa anodowana, płaska

    Waga 2,4 kg
    Wymiary 204 × 7,5 × 7,5 cm
    Produkcja

    Polska

    Gwarancja

    5 lat

    Maks. szerokość Twoich drzwi

    75 cm, 90 cm, 95 cm, 104 cm, 120 cm, 150 cm

    Długość prowadnicy

    150 cm, 180 cm, 200 cm, 240 cm, 300 cm

    Sposób montażu prowadnicy

    do sufitu, do ściany – drzwi naścienne

    Grubość i materiał drzwi przesuwnych

    16 – 25 mm drewniane, 16 – 40 mm drewniane, 16 – 45 mm drewniane, 18 – 35 mm, 22 – 45 mm drewniane, 35 – 45 mm drewniane

    Liczba drzwi

    1-drzwiowy, 2-drzwiowy

    Akcesoria dodatkowe do systemu

    ciche domykanie drzwi, maskownica, jednoczesne otwieranie dwóch skrzydeł drzwi

    Ciężar maks. Twoich drzwi

    60 kG

    Marka

    SLID'UP by MANTION

    Systemy do drzwi przesuwnych

    SLID'UP 160
