System na 4 skrzydła drzwi składanych SLID’UP 140

Zestaw na 4 skrzydła drzwi składanych systemu SLID’UP 140, skrzydła do 25 kG każde

BRAK MIEJSCA? ZBUDUJ DRZWI SKŁADANE!

SLID’UP 140 pozwala zbudować drzwi składane, dzięki którym zaoszczędzisz wiele przestrzeni. System nadaje się do montażu drzwi w szafach, zabudowach wnęk a także w przejściach między pomieszczeniami.  Jego wielką zaletą są jakościowe wózki z łożyskowanymi kołami z tworzywa, dzięki którym wózki przesuwają się cicho i płynnie.
Produkt, o którym mowa to zestaw na 4 skrzydła drzwi składanych z prowadnicą 180 cm długości.

Skład zestawu na 4 skrzydła drzwi składanych SLID’UP 140

Konstrukcja systemu jest prosta a dodatkowo składa się jedynie z kilku elementów. Dzięki temu instalacja SLID’UP 140 jest naprawdę łatwa, a Ty możesz zamontować drzwi własnymi siłami, bez pomocy fachowców.

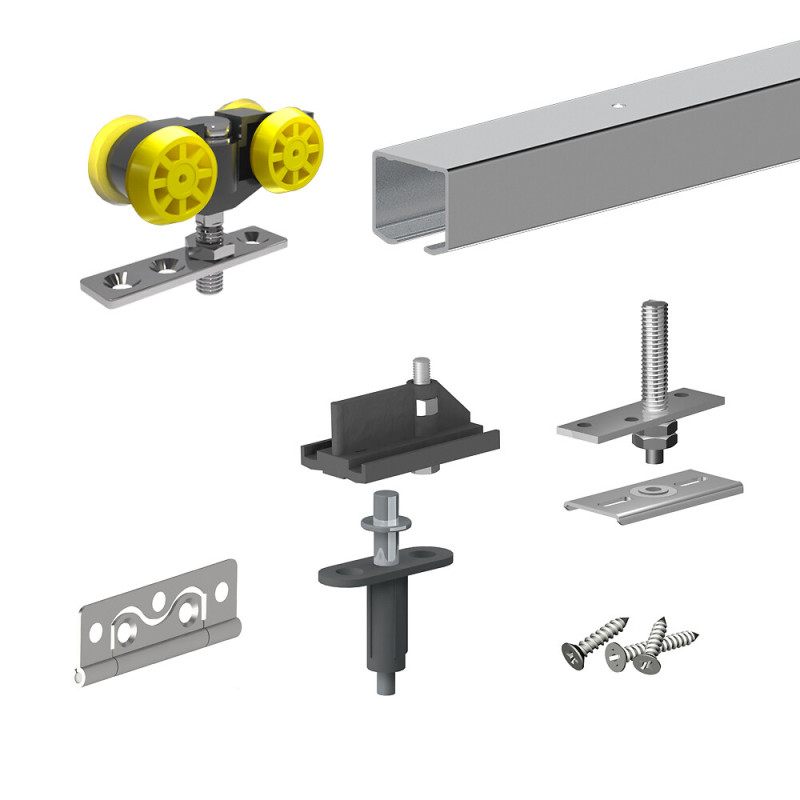

W zestawie znajdziesz:

aluminiowy tor jezdny o długości 1800 mm (1 szt.)
wózek (2 szt.)
czop górny z osadą (2 szt.)
czop dolny z osadą (2 szt.)
zawias motylkowy 25 kG (6 szt.)
komplet wkrętów montażowych do drewna (1 kpl.) i, oczywiście
instrukcja montażu (1 egz.)

UWAGA: skrzydła drzwiowe są wyłączone z zakresu dostawy!

INFORMACJE DOTYCZĄCE MONTAŻU

Szerokość otworu: L₀
Wysokość otworu: H₀
Grubość skrzydła drzwi: G

Szerokość skrzydła drzwi: D [mm]

D = (L₀[mm] – 2x – 8)/4

gdzie x zależy od grubości drzwi G w następujący sposób:

Wysokość drzwi: H = H₀ – 65 mm

Warianty zabudowy przy szerokich otworach

W systemie SLID’UP 140 maksymalna szerokość panelu skrzydła drzwiowego to 60 cm a ten produkt na 4 skrzydła ma przecież prowadnicę 180 cm długości. A co zrobić gdy otwór jest szerszy niż 180 cm? Otóż rozwiązanie jest proste. Trzeba po prostu, zamiast tego zestawu, zakupić dwa takie same systemy z prowadnicą 120 cm.
Przy tym nie należy się obawiać, że trzeba będzie łączyć prowadnicę. W rzeczywistości prowadnic wcale nie trzeba łączyć, bo przecież prowadnicę i tak się maskuje, a wózki nigdy nie przejeżdżają przez miejsce styku.

Obliczenie głębokości szafy

Przy planowaniu szafy bardzo ważna jest głębokość przestrzeni zajmowanej przez system. Aby wyliczyć ją poprawnie, należy przede wszystkim uwzględnić fakt, że drzwi obracają się w osi czopów, a końcówki skrzydła drzwi wchodzą do środka szafy na maksymalną głębokość liczoną jako długość przeciwprostokątnej trójkąta o bokach 40 mm i ½ grubości drzwi. Dodatkowo gdy zastosowana ma być maskownica zakrywająca tor jezdny, należy uwzględnić jej grubość.
