Okucia na dodatkowe szklane drzwi przesuwne systemu SLID’UP 190

System do drzwi przesuwnych szklanych do samodzielnego montażu – okucia na dodatkowe szklane drzwi przesuwne

SLID’UP 190, okucia na dodatkowe szklane drzwi przesuwne umożliwiają montaż szklanych drzwi przesuwnych o wadze skrzydła aż do 100 kg. Dzięki wózkom z jednoczęściowymi zaciskami na szybie, możesz zainstalować system samodzielnie, bez konieczności kłopotliwego wiercenia otworów w szkle.

Wyposażyliśmy nasz system w specjalne wkładki elastomerowe do zacisków – są to elementy stykające się z szybą drzwi i zapewniające bardzo trwałe i pewne mocowanie tafli szkła w zaciskach. W zestawie znajdziesz 3 komplety wkładek różnej grubości, umożliwiające bezpieczne zaciśnięcie w uchwycie szyb o grubości od 8 do 12 mm. Wkładki posiadają oznaczenia informujące do jakiej grubości szkła są przeznaczone. Wkładki gwarantują bezpieczne wieloletnie użytkowanie zestawu.

DRZWI, KTÓRYCH PRAKTYCZNIE NIE SŁYCHAĆ

Cichy oraz płynny przesuw drzwi to zasługa wysokiej jakości wózków z  łożyskowanymi kołami, wykonanymi z tworzywa. Oprócz tego system wyposażony jest w zestaw dwóch stoperów. Podczas gdy stoper odbija tylko otwierane drzwi, to klipstoper lekko przytrzymuje domknięte drzwi nie dopuszczając do samoczynnego otwierania.

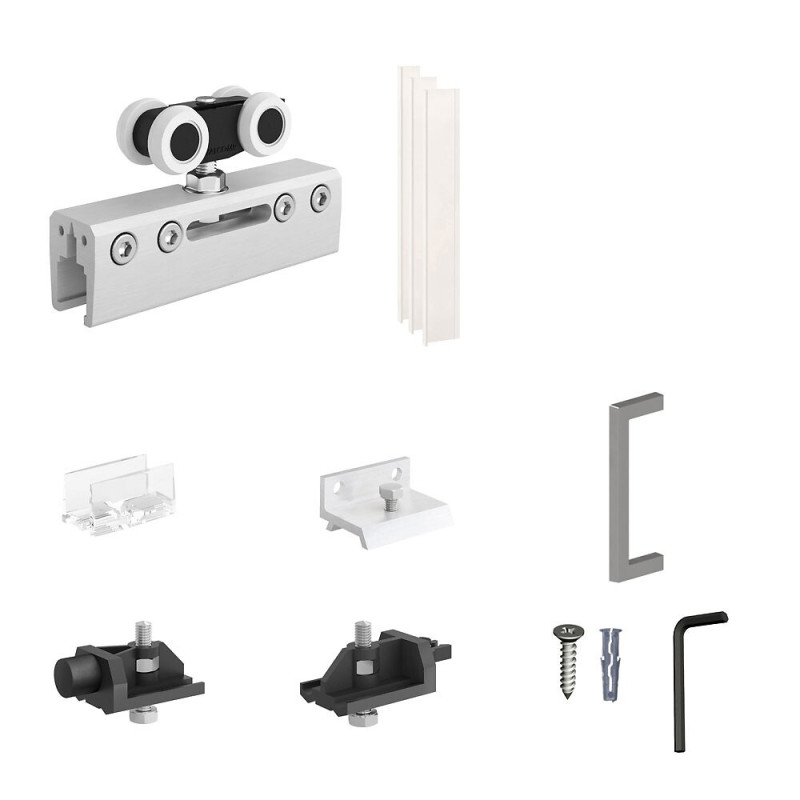

Skład zestawu okuć na dodatkowe szklane drzwi przesuwne

• Wózek systemu SLID’UP 190 z zaciskiem mocującym szybę i wkładkami elastomerowymi trzymającym szybę (2 szt.)
• Stoper systemu SLID’UP 160, 170 i 190 (1 szt.)
• Klipstoper (stoper chwytający wózek) systemu SLID’UP 160, 170 i 190 (1 szt.)
• Klamra krótka do montażu prowadnicy SLID’UP 160, 170 i 190 do ściany (5 szt.)
• Prowadnik dolny SLID’UP 190 ( 1 szt.)
• Samoprzylepny uchwyt metalowy  (2 szt.), a także
• Wkręty, klucz imbusowy, kołki uniwersalne do montażu klamer, chusteczka do odtłuszczenia nasączona alkoholem izopropylowym, i oczywiście
• Instrukcja montażu (1 szt.)

Uwaga! Skrzydło drzwiowe nie wchodzi w zakres dostawy.

AKCESORIA OPCJONALNE

Maskownica systemu SLID’UP 190 , bez wątpienia bardzo istotny i zasługujący na uwagę element zasłaniający niezbyt atrakcyjne elementy systemu, a dla zwolenników bardziej naturalnych, drewnianych maskownic, produkt poniżej.
Mocowanie maskownicy drewnianej – komplet 3 sztuk. Mocowania są uniwersalne – dla drzwi do 25 mm i do 45 mm grubości.
Domykacz SILENT-STOP – cicho i łagodnie domykający drzwi, montowany na jednym lub na obu krańcach prowadnicy, szczególnie godny uwagi ze względu na wyeliminowanie niekorzystnych dla całego układu bolesnych uderzeń w stopery. Można stosować przy drzwiach o wadze od 40 do 80 kG.

Zestaw okuć na dodatkowe szklane drzwi przesuwne nie zawiera prowadnicy (górnego toru jezdnego) w związku z tym produkt, który oglądasz może być wykorzystany tylko jako okucia na drugie drzwi zawieszone na jednej prowadnicy, czyli tzw. układ drzwi podwójnych, rozsuwających się jedno skrzydło w lewo, drugie w prawo.
Jeśli zależy Ci na pojedynczym skrzydle drzwi możesz zamówić do okuć na dodatkowe szklane drzwi przesuwne prowadnicę odpowiedniej długości, lub skorzystać z produktu z prowadnicą.
Oba produkty znajdziesz poniżej jako produkty polecane i uzupełniające.
Dla układu drzwi podwójnych na jednym torze warto też skorzystać z mechanizmu jednoczesnego otwierania obu skrzydeł drzwi.

Uwaga! akcesoria opcjonalne nie wchodzą w zakres dostawy i muszą być dodatkowo zamówione.

WARUNKI ZABUDOWY okuć na dodatkowe szklane drzwi przesuwne systemu SLID’UP 190

Szerokość otworu: L_o
Wysokość otworu: H_o
Szerokość drzwi: D
Wysokość drzwi: H
D = L_o + 60 mm
H = H_o + 20 mm
Górna krawędź prowadnicy na wysokości: H + 65 mm od podłogi.
Długość prowadnicy: L
L = 2 × L_o + 40 mm

Długość maskownicy (opcja systemu):
L + 10 mm

WAŻNE INFORMACJE dotyczące montażu okuć do dodatkowych szklanych drzwi przesuwnych

Uwaga! Na drzwi należy stosować wyłącznie szkło bezpiecznie – hartowane lub klejone, w przeciwnym razie szyba może bardzo łatwo pęknąć i ciężko zranić.

Powierzchnie szyby w miejscu kontaktu z uchwytem mocującym należy bardzo starannie oczyścić ściereczką nasączoną spirytusem. Po oczyszczeniu nie wolno dotykać tych miejsc rękami!
Równie dokładnie należy oczyścić powierzchnie wkładek elastomerowych stykającą się z szybą. Należy to zrobić po zamontowaniu wkładek w uchwycie. W przypadku dotknięcia palcami którejkolwiek z tych powierzchni, należy ponownie starannie ją oczyścić.
Ściereczka znajduje się w zestawie razem z systemem.

Uwaga, do czyszczenie nie wolno używać denaturatu! Zostawia on na powierzchniach tłusty film, co w konsekwencji uniemożliwia poprawny montaż szyby w zaciskach.

Przed włożeniem wkładek prosimy upewnić się, że uchwyt jest odpowiednio rozkręcony, i w razie potrzeby odkręcić śruby ściskające, tak jak to opisuje instrukcja montażu.

Masz pytanie dotyczące okuć na dodatkowe szklane drzwi przesuwne lub nie jesteś pewny wyboru? Skontaktuj się z nami!
